Băng tải cao su EP & NN
Băng tải cao su EP & NN

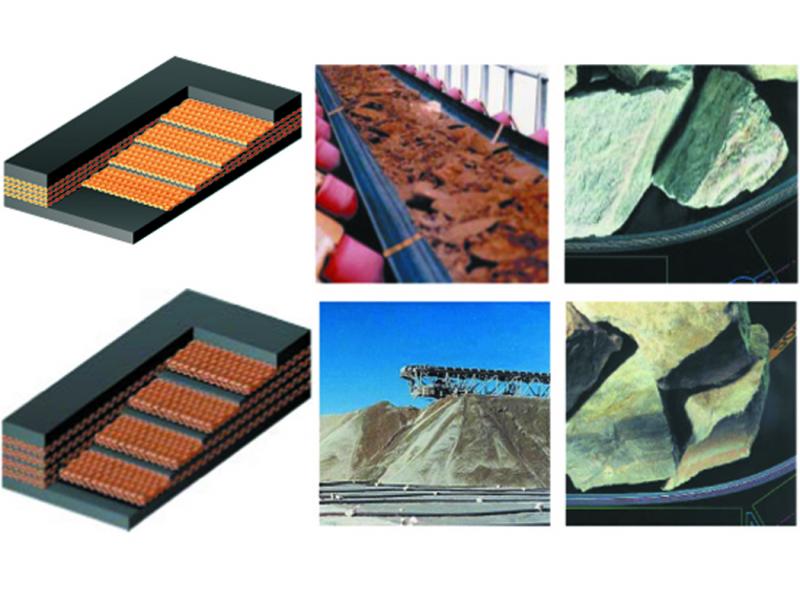

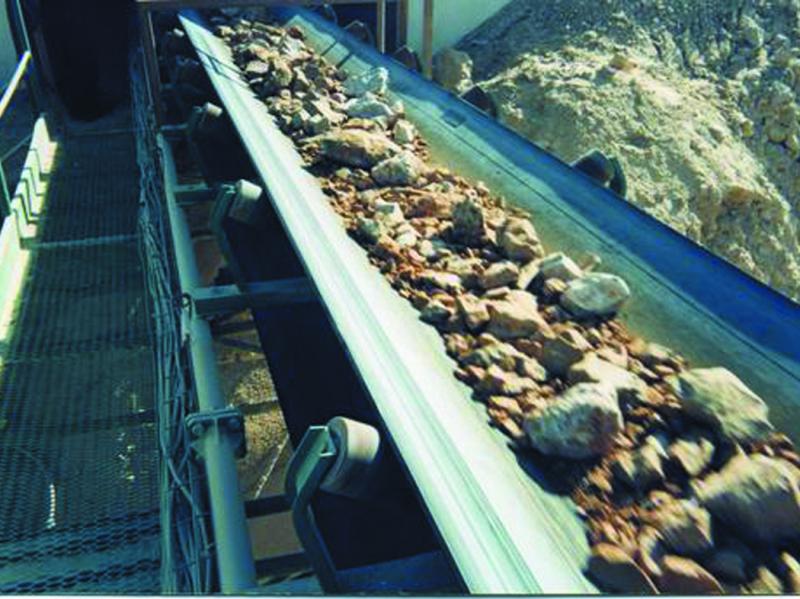

Cấu trúc này, sử dụng NN/EP tạo ra sức cản tối đa với lực va chạm và sự phá hủy từ vật liệu và phù hợp cho việc vận chuyển nhiều loại vật liệu khác nhau (quặng, đá nghiền, cát hạt,v.v ...). Các loại lớp bố sử dụng vải NN/EP với độ dày khác nhau để có thể đáp ứng được các điều kiện tải.
Hướng dẫn băng tải
Băng tải vải Ni-lon ( NN )
●Đặc điểm đặc trưng
- Đặc biệt chống va đập và các tác động lên bề mặt làm việc
- Ưu việt trong khả năng giữ cân bằng độ dãn thấp.
- Có khả năng tạo rãnh tốt và sự linh hoạt vượt trội.
- Phu hợp với cả các loại Pulley nhỏ.
- Khả năng kháng nước và nấm mốc cực tốt.
|
Loại |
NN100 |
NN120 |
NN150 |
NN200 |
NN250 |
NN300 |
NN350 |
NN400 |
NN500 |
|
|
Cường lực nhỏ nhất |
kg/cm-lớp Ib/in-lớp |
100 560 |
120 672 |
150 840 |
200 1,120 |
250 1,400 |
300 1,680 |
350 1,960 |
400 2,240 |
500 2,800 |
|
Công suất lực kéo làm việc (được lưu hóa) |
kg/cm- lớp Ib/in- lớp |
8.4 46.7 |
10.0 56.0 |
12.5 70.0 |
16.7 93.3 |
20.8 116.7 |
25.0 140.0 |
29.2 163.3 |
33.3 186.7 |
41.7 233.3 |
|
Kích cỡ tương đối của 1lớp bố với lớp phủ hoàn thiện. |
mm/inch |
0.9 0.035 |
1.2 0.047 |
1.3 0.051 |
1.5 0.059 |
1.6 0.063 |
1.8 0.071 |
2.0 0.079 |
2.2 0.087 |
2.7 0.106 |
Băng tải vải polyester (EP)
Sự kết hợp giữa polyester với sợi dọc và polyamind giảm sụ dain dài và độ bền chống va đập cao khi sử dụng quá mức.
● Đặc điểm đặc trưng
- Độ kháng cao với sức căng bề mặt
- Độ dãn dài thấp
- Độ ổn định vượt trội theo thứ nguyên
- Độ bền chống va đập.
-.Bảo vệ hoàn toàn khỏi độ ẩm và nấm mốc
|
Loại |
EP100 |
EP125 |
EP150 |
EP200 |
EP250 |
EP300 |
EP350 |
EP400 |
EP500 |
|
|
Cường lực nhỏ nhất |
kg/cm-lớp Ib/in- lớp |
100 560 |
125 700 |
150 850 |
200 1,120 |
250 1,400 |
300 1,680 |
350 2,000 |
400 2,240 |
500 2,800 |
|
Công suất lực kéo làm việc (được lưu hóa) |
kg/cm- lớp Ib/in- lớp |
10.0 56.0 |
12.5 70.0 |
15.0 84.0 |
20.0 112.0 |
25.0 140.0 |
30.0 168.0 |
35.0 200.0 |
40.0 224.0 |
50.0 280.0 |
|
Kích cỡ tương đối của 1lớp bố với lớp phủ hoàn thiện. |
mm- inch |
0.9 0.035 |
1.2 0.047 |
1.4 0.055 |
1.5 0.059 |
1.9 0.075 |
2.0 0.079 |
2.1 0.083 |
2.4 0.094 |
3.2 0.126 |
● Kích thước tiêu chuẩn của lớp bố (EP&NN)
|
Loại |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
|
2lớp |
160/2 |
200/2 |
250/2 |
315/2 |
400/2 |
|
|
|
|
|
|
|
|
3lớp |
|
|
250/3 |
315/3 |
400/3 |
500/3 |
630/3 |
800/3 |
1000/3 |
1250/3 |
|
|
|
4lớp |
|
|
|
|
400/4 |
500/4 |
630/4 |
800/4 |
1000/4 |
1250/4 |
1600/4 |
|
|
5lớp |
|
|
|
|
|
500/5 |
630/5 |
800/5 |
1000/5 |
1250/5 |
1600/5 |
2000/5 |
|
6lớp |
|
|
|
|
|
|
630/6 |
800/6 |
1000/6 |
1250/6 |
1600/6 |
2000/6 |
Băng tải dốc đứng (gân chữ V) được dùng để chuyên chở cát, than mịn , các vật liệu hạt và bao bì đóng gói trong điều kiện độ dốc đứng. Gân chữ V giúp làm tăng lượng vật liêu và ma sát trong quá trình...
Băng tải mành thép ● Đặc điểm đặc trưng - Độ kéo dãn thấp của băng tải cao su lưới thép giúp làm giảm chiều dài của khung băng và con lăn - Độ bám dính tốt giữa lưới thép với mặt cao su chống rách dọc và lực va đập - Lớp...
Băng tải này được thiết kế với hai thành hình sóng. Nó được cải tiến để đáp ứng được quá trình tải trọng lượng lớn hơn với đường chuyền có độ dốc cao.
Băng tải cáp thép là loại băng tải được thiết kế cho các đường chuyền dài, cường độ làm viêc cao .Với cường lực lớn, tuổi thọ dài, độ kéo dãn nhỏ,khả năng tạo rãnh vượt trội và khả năng chống vặn xoắn cao, loại băng tải này phù hợp cho...
Băng tải chịu nhiệt (HR) với đặc tính đã được chứng minh. Băng tải chịu nhiệt đáp ứng được các yêu cầu của các ứng dụng phục vụ cho vật liệu ở nhiệt độ cao như quặng nung kết mới ra lò, vật liệu dạng viên mới ra lò, hóa chất ở nhiệt độ cao, clinke nóng,...
Băng tải chống cháy được thiết kế nhằm phục vụ tốt nhất cho các điều kiện của ngành công nghiệp khai thác mỏ. Nó phù hợp cho cả các nhà máy điện, hệ thống phụ trợ điện, các nhà máy làm sạch than. Các hợp chất cao su khác...
Băng chuyền này được thiết kế để vận chuyển các hàng hóa dễ vỡ hoặc dễ bị biến dạng như thủy tinh, bao bì bằng giấy, thùng các tong,vv.. Bề mặt chống trượt thích hợp cho các ứng dụng có độ nghiêng, độ dốc đứng.
